Thiết bị thử nghiệm cột cộng hưởng

Thiết bị thử nghiệm cột cộng hưởng
Đáp ứng tiêu chuẩn: ASTM D4015

Giới thiệu chung
Thử nghiệm cột cộng hưởng là một thử nghiệm trong phòng thí nghiệm được sử dụng để xác định mô đun đàn hồi cắt và tính chất giảm chấn của đất. Phương pháp này dựa trên dao động xoắn hoặc dao động dọc của mẫu và sử dụng kết quả đó để giải phương trình truyền sóng bằng lý thuyết đàn hồi. Thử nghiệm cột cộng hưởng thường được sử dụng trong kỹ thuật địa kỹ thuật ứng dụng và các thiết bị thử nghiệm đều có sẵn trên thị trường.

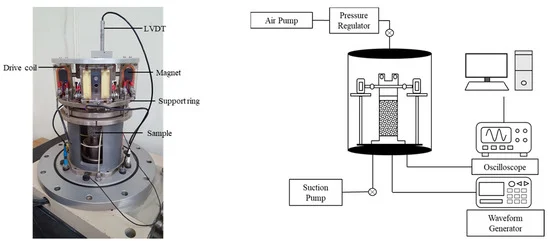

Trong phương pháp này, mẫu đất hình trụ được giới hạn ở giữa hai đầu. Đầu dưới thường được cố định và đầu trên có khả năng kích thích mẫu bằng dao động xoắn hoặc dao động dọc và cũng có thể đo phản ứng của đất. Độ rung được tạo ra bằng hệ thống truyền động điện từ có tần số thay đổi.

Thí nghiệm bắt đầu bằng cách rung mẫu đất hình trụ ở đầu trên trong khi mẫu được giữ ở phía dưới. Tần số rung được tăng dần cho đến khi đạt đến tần số cơ bản của chế độ đầu tiên của mẫu. Ở tần số này, các phép đo được thực hiện về tần số cộng hưởng, biên độ dao động, biết hình dạng và các giới hạn cuối của mẫu, tần số cộng hưởng đo được sau đó được sử dụng để tính tốc độ truyền sóng bằng phương trình truyền sóng và lý thuyết đàn hồi. Mô đun cắt sau đó được lấy trực tiếp từ vận tốc dẫn xuất và mật độ của vật mẫu:

G=ρ(v_s)^2

Thử nghiệm cột cộng hưởng cung cấp một công cụ hữu ích để đánh giá mô đun phụ thuộc biến dạng và đặc tính giảm chấn của đất ở biến dạng nhỏ. Phương pháp này dựa trên phép đo gián tiếp các đặc tính của đất. Do đó, có thể cần phải hiệu chuẩn bổ sung để tính đến điều kiện thử nghiệm và để đạt được kết quả đáng tin cậy. Thử nghiệm cột cộng hưởng thường được sử dụng trong thực hành kỹ thuật địa kỹ thuật và các thiết bị thử nghiệm đều có sẵn trên thị trường.

Quý khách hàng có nhu cầu đầu tư, trang bị thiết bị cột cộng hưởng xin vui lòng liên hệ với Interlink Việt Nam để được tư vấn chi tiết.
